รายละเอียดสินค้า:
|
| แบบอย่าง: | NJ332 NJ334 | ผลิตภัณฑ์: | แบริ่งลูกกลิ้งทรงกระบอก |
|---|---|---|---|
| หุ้น: | รวยหุ้น | การสั่นสะเทือน: | V1 V2 V3 V4 |
| การหล่อลื่น: | น้ำมันจารบี | กรง: | ทองเหลือง (ทองแดง), เหล็ก, ไนลอน |
| ความแม่นยำ: | P0 P6 P5 P4 P2 | ความแข็ง: | 60-64 ชม |
| แสงสูง: | NJ336 แบริ่งลูกกลิ้งทรงกระบอก NJ340 แบริ่งลูกกลิ้งทรงกระบอก,NJ340 Cylindrical Roller Bearing |
||

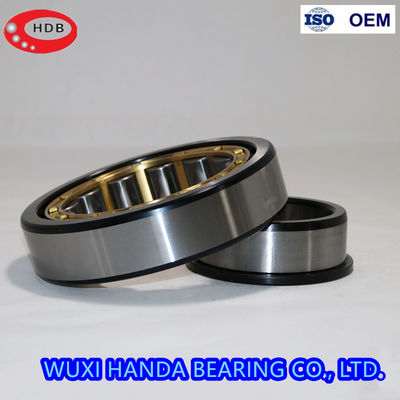

แบริ่งลูกกลิ้งทรงกระบอกคือตลับลูกปืนซึ่งใช้กระบอกสูบเป็นองค์ประกอบในการกลิ้งซึ่งตรงข้ามกับลูกปืนในตลับลูกปืน.ด้วยเหตุนี้ ลูกกลิ้งจึงมีพื้นที่สัมผัส (เชิงเส้น) มากขึ้นกับวงแหวนรอบนอก และกระจายน้ำหนักไปทั่วพื้นผิวที่กว้างกว่า
มีหลายประเภทที่กำหนดเป็น NU, NJ, NUP, N, NF (สำหรับตลับลูกปืนแถวเดียว), NNU,
และ NN (สำหรับตลับลูกปืนสองแถวขึ้นอยู่กับการออกแบบหรือไม่มีซี่โครงด้านข้าง)
วงแหวนรอบนอกและวงแหวนในทุกประเภทสามารถแยกออกได้
ประเภท NU, N, NNU และ NN เหมาะสำหรับตลับลูกปืนปลายฟรีประเภท NJ และ NF สามารถรับแรงตามแนวแกนได้อย่างจำกัดในทิศทางเดียวสามารถใช้ประเภท NH และ NUP เป็นตลับลูกปืนปลายตายตัวได้
แบริ่งลูกกลิ้งทรงกระบอกชนิด NH ประกอบด้วยแบริ่งลูกกลิ้งทรงกระบอกชนิด NJ และปลอกคอกันรุนรูปตัว L ชนิด HJ
ควรติดตั้งซี่โครงหลวมของวงแหวนด้านในของตลับลูกปืนลูกกลิ้งทรงกระบอกชนิด NUP โดยให้ด้านที่มีเครื่องหมายอยู่ด้านนอก
|
การแบก แบบอย่าง |
เส้นผ่านศูนย์กลางภายใน (มม.) |
เส้นผ่านศูนย์กลางภายนอก (มม.) |
ความหนา (มม.) |
น้ำหนัก (กิโลกรัม) |
| NJ303 | 17 | 47 | 14 | 0.12 |
| NJ304 | 20 | 52 | 15 | 0.17 น |
| NJ305 | 25 | 62 | 17 | 0.29 |
| NJ306 | 30 | 72 | 19 | 0.41 |
| NJ307 | 35 | 80 | 21 | 0.55 |
| NJ308 | 40 | 90 | 23 | 0.75 |
| NJ309 | 45 | 100 | 25 | 1.05 |
| NJ310 | 50 | 110 | 27 | 1.15 น |
| NJ311 | 55 | 120 | 29 | 1.50 น |
| NJ312 | 60 | 130 | 31 | 1.90 |
| NJ313 | 65 | 140 | 33 | 2.30 น |
| NJ314 | 70 | 150 | 35 | 2.80 |
| NJ315 | 75 | 160 | 37 | 3.35 น |
| NJ316 | 80 | 170 | 39 | 4.00 น |
| NJ317 | 85 | 180 | 41 | 4.80 |
| NJ318 | 90 | 190 | 43 | 5.55 น |
| NJ319 | 95 | 200 | 45 | 6.45 น |
| NJ320 | 100 | 215 | 47 | 7.65 |
| NJ321 | 105 | 225 | 49 | 9.00 น |
| NJ322 | 110 | 240 | 50 | 11.1 |
| NJ324 | 120 | 260 | 55 | 13.5 น |
| NJ326 | 130 | 280 | 58 | 18.4 |
| NJ328 | 140 | 300 | 62 | 23.0 |
| NJ330 | 150 | 320 | 65 | 28.0 |
| NJ332 | 160 | 340 | 68 | 33.5 |
| NJ334 | 170 | 360 | 72 | 38.6 |
| NJ336 | 180 | 380 | 75 | 44.6 |
| NJ340 | 200 | 420 | 80 | 58.1 |
