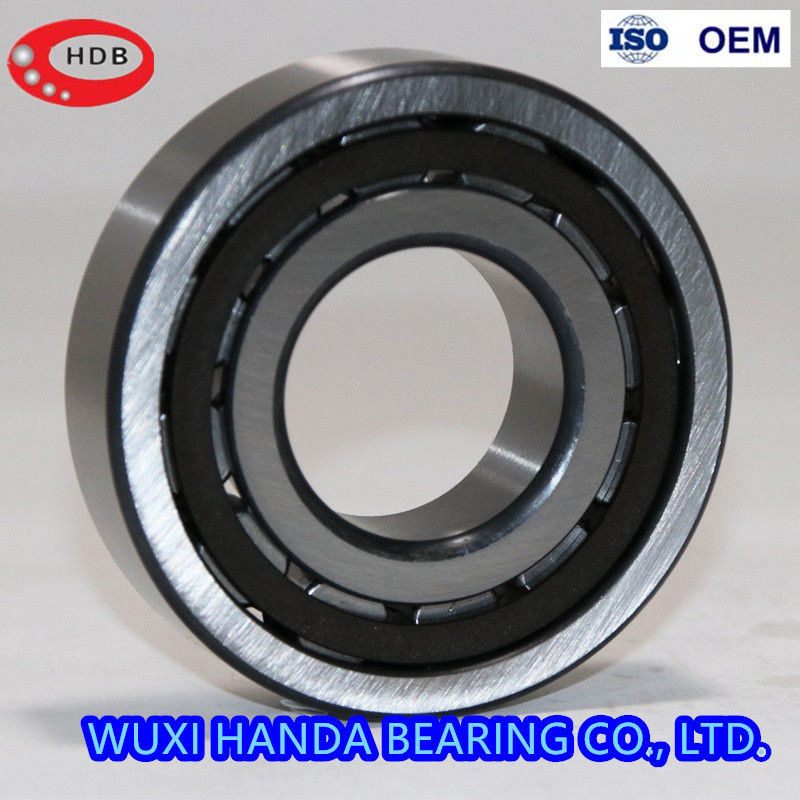

N212 N213 N214 N215 แบริ่งลูกกลิ้งทรงกระบอก 55x100x21mm ECP ECJ ECM

1. แบริ่งลูกกลิ้งทรงกระบอกคำอธิบาย:

ลูกกลิ้งทรงกระบอกสัมผัสเชิงเส้นกับร่องน้ำมีความสามารถในการรับน้ำหนักในแนวรัศมีสูงและเหมาะสำหรับความเร็วสูงมีหลายประเภทที่กำหนดเป็น NU, NJ, NUP, N, NF (สำหรับตลับลูกปืนแถวเดียว), NNU และ NN (สำหรับตลับลูกปืนสองแถว ขึ้นอยู่กับการออกแบบหรือไม่มีซี่โครงด้านข้าง)

2. ประเภทของแบริ่งลูกกลิ้งทรงกระบอก:

ซีรีส์ N -ตลับลูกปืนของการออกแบบ N เป็นตลับลูกปืนลูกกลิ้งทรงกระบอกแถวเดียวและมีซี่โครงแบบตายตัวสองซี่ที่วงแหวนด้านในที่ยึดลูกกลิ้งและกรงไว้ และวงแหวนรอบนอกเรียบหนึ่งวงการออกแบบนี้ช่วยให้การเคลื่อนที่ตามแนวแกนในขอบเขตที่กำหนดของเพลาสัมพันธ์กับตัวเรือนดังนั้น ตลับลูกปืนเม็ดกลมรุ่น N จึงถูกนำมาใช้ในชุดตลับลูกปืนแบบไม่มีตำแหน่งนอกจากนี้ ตลับลูกปืน N Series แทบจะไม่มีแรงขับเลย

นู ซีรีส์ -เป็นตลับลูกปืนเม็ดกลมทรงกระบอกแถวเดียวและมีซี่โครงแบบตายตัวสองอันที่วงแหวนรอบนอกและวงแหวนด้านในเรียบหนึ่งอันการออกแบบนี้ช่วยให้การเคลื่อนที่ตามแนวแกนในขอบเขตที่กำหนดของเพลาสัมพันธ์กับตัวเรือนดังนั้น ตลับลูกปืนเม็ดกลม NU ซีรีส์จึงถูกนำมาใช้ในชุดตลับลูกปืนแบบไม่มีตำแหน่งนอกจากนี้ ตลับลูกปืน NU ซีรี่ส์ไม่มีความสามารถในการรับแรงขับอย่างแท้จริง

เอ็นเจ ซีรีส์- เป็นตลับลูกปืนเม็ดกลมทรงกระบอกแถวเดียวและมีซี่โครงแบบตายตัวสองอันที่วงแหวนรอบนอกและซี่โครงแบบตายตัวที่วงแหวนด้านใน ซึ่งสามารถนำเพลาไปในทิศทางเดียว (ตามแนวแกน)

เอ็นยูพี ซีรีส์- เป็นตลับลูกปืนลูกกลิ้งทรงกระบอกแถวเดียวและมีซี่โครงยึดตายตัวสองซี่ที่วงแหวนรอบนอกและวงแหวนใน ซี่โครงยึดกับที่และแหวนรองวิธีนี้สามารถใช้เป็นตัวกำหนดตำแหน่งตลับลูกปืน นำเพลาในแนวแกนทั้งสองทิศทาง

ซีรี่ส์ RNU -เป็นตลับลูกปืนเม็ดกลมทรงกระบอกแถวเดียวและมีซี่โครงคงที่สองซี่ที่วงแหวนรอบนอกและไม่มีวงแหวนด้านในแต่จะใช้เพลาเป็นร่องน้ำตรงข้ามแทน

เอ็นเอฟ ซีรีส์- นอกจากนี้ยังสามารถรับน้ำหนักจากแรงขับดันโดยไม่ได้ตั้งใจ ตลับลูกปืนชนิดนี้มีซี่โครงสองอันบนวงแหวนด้านในและซี่เดียวบนวงแหวนรอบนอก

เอ็น ซีรีส์ -ตลับลูกปืนของการออกแบบ NN เป็นตลับลูกปืนลูกกลิ้งทรงกระบอกสองแถวและมีซี่โครงคงที่สามซี่บนวงแหวนด้านในที่ยึดลูกกลิ้งและกรงไว้และวงแหวนรอบนอกเรียบหนึ่งวงการออกแบบนี้ช่วยให้การเคลื่อนตัวตามแนวแกนในขอบเขตที่กำหนดของเพลาสัมพันธ์กับตัวเสื้อดังนั้น ตลับลูกปืนเม็ดกลมรุ่น N จึงถูกนำมาใช้ในชุดตลับลูกปืนแบบไม่มีตำแหน่งนอกจากนี้ ตลับลูกปืนซีรีย์ NN ยังไม่มีความสามารถในการรับแรงขับ

ซีรีส์ NNU- เป็นตลับลูกปืนเม็ดกลมทรงกระบอกสองแถวและมีซี่โครงคงที่สามอันที่วงแหวนรอบนอกและวงแหวนด้านในเรียบหนึ่งอันการออกแบบนี้ช่วยให้การเคลื่อนตัวตามแนวแกนในขอบเขตที่กำหนดของเพลาสัมพันธ์กับตัวเสื้อดังนั้น ตลับลูกปืนเม็ดกลม NU ซีรี่ส์จึงถูกนำมาใช้ในชุดตลับลูกปืนแบบไม่มีตำแหน่งนอกจากนี้ ตลับลูกปืนซีรีส์ NNU ยังไม่มีความสามารถในการรับแรงขับ.

3. รายการรุ่นของแบริ่งลูกกลิ้งทรงกระบอก:

4. การใช้แบริ่งลูกกลิ้ง:

มอเตอร์ขนาดใหญ่, แกนเครื่องมือกล, เพลารองรับด้านหน้าและด้านหลังเครื่องยนต์, เพลารองรับกล่องรถไฟและรถบัส, เครื่องยนต์ดีเซล
เพลาข้อเหวี่ยง, กระปุกเกียร์รถยนต์และรถแทรกเตอร์, เครื่องยนต์สันดาปภายใน, เครื่องกำเนิดไฟฟ้า, กังหันแก๊ส, ตัวลด, โรงรีด, หน้าจอสั่นและเครื่องจักรยกและขนส่ง



5. แพคเกจและการจัดส่งสำหรับแบริ่งลูกกลิ้ง:
