1. แบริ่งลูกกลิ้งทรงกระบอกคำอธิบาย:

แบริ่งลูกกลิ้งทรงกระบอกแนวรัศมีประกอบด้วยวงแหวนด้านในและ/หรือวงแหวนรอบนอก โครงยึดลูกกลิ้ง และส่วนประกอบของลูกกลิ้งทรงกระบอกรูปทรงควบคุมตลับลูกปืนทรงกระบอก Timken ให้ความสามารถในการรับน้ำหนักในแนวรัศมีสูงสุดเท่าที่จะเป็นไปได้ เมื่อเทียบกับตลับลูกปืนเม็ดกลมชนิดอื่นๆมีสามรูปแบบพื้นฐานเพื่อตอบสนองความต้องการใช้งานที่หลากหลาย:

ตลับลูกปืนทรงกระบอกแถวเดียว: มีให้เลือกหกประเภทแต่ละประเภทมีกรงประเภทเดียวกัน แต่การกำหนดค่าวงแหวนภายในและภายนอกจะแตกต่างกันไปเพื่อรองรับการออกแบบการใช้งานที่แตกต่างกัน

ตลับลูกปืนทรงกระบอกสองแถว: มีการออกแบบที่กำหนดเองตามคำขอ (ปัจจุบันไม่ใช่รายการในแคตตาล็อกมาตรฐาน) และเสนอความจุในแนวรัศมีที่เพิ่มมากขึ้นสำหรับตลับลูกปืนแบบแถวเดียวแบบดั้งเดิม

ตลับลูกปืนทรงกระบอกสี่แถว: มีความสามารถในการรับน้ำหนักในแนวรัศมีสูงมาก แต่ไม่มีความสามารถในการรับแรงขับส่วนใหญ่ใช้ในงานคอม้วนในอุตสาหกรรมโลหะ

2. ประเภทของแบริ่งลูกกลิ้งทรงกระบอก:

ซีรีส์ N -ตลับลูกปืนของการออกแบบ N เป็นตลับลูกปืนลูกกลิ้งทรงกระบอกแถวเดียวและมีซี่โครงแบบตายตัวสองซี่ที่วงแหวนด้านในที่ยึดลูกกลิ้งและกรงไว้ และวงแหวนรอบนอกเรียบหนึ่งวงการออกแบบนี้ช่วยให้การเคลื่อนที่ตามแนวแกนในขอบเขตที่กำหนดของเพลาสัมพันธ์กับตัวเรือนดังนั้น ตลับลูกปืนเม็ดกลมรุ่น N จึงถูกนำมาใช้ในชุดตลับลูกปืนแบบไม่มีตำแหน่งนอกจากนี้ ตลับลูกปืน N Series แทบจะไม่มีแรงขับเลย

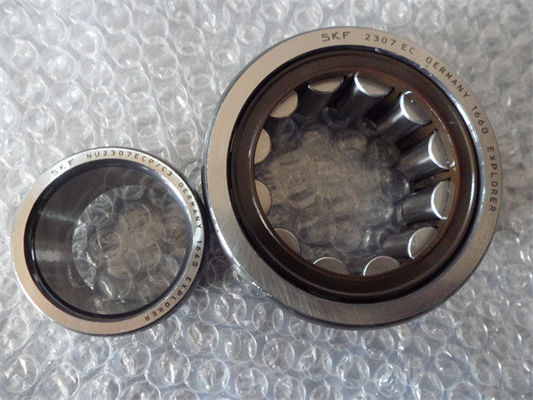

นู ซีรีส์ -เป็นตลับลูกปืนเม็ดกลมทรงกระบอกแถวเดียวและมีซี่โครงแบบตายตัวสองอันที่วงแหวนรอบนอกและวงแหวนด้านในเรียบหนึ่งอันการออกแบบนี้ช่วยให้การเคลื่อนที่ตามแนวแกนในขอบเขตที่กำหนดของเพลาสัมพันธ์กับตัวเรือนดังนั้น ตลับลูกปืนเม็ดกลม NU ซีรีส์จึงถูกนำมาใช้ในชุดตลับลูกปืนแบบไม่มีตำแหน่งนอกจากนี้ ตลับลูกปืน NU ซีรี่ส์ไม่มีความสามารถในการรับแรงขับอย่างแท้จริง

เอ็นเจ ซีรีส์- เป็นตลับลูกปืนเม็ดกลมทรงกระบอกแถวเดียวและมีซี่โครงแบบตายตัวสองอันที่วงแหวนรอบนอกและซี่โครงแบบตายตัวที่วงแหวนด้านใน ซึ่งสามารถนำเพลาไปในทิศทางเดียว (ตามแนวแกน)

เอ็นยูพี ซีรีส์- เป็นตลับลูกปืนลูกกลิ้งทรงกระบอกแถวเดียวและมีซี่โครงยึดตายตัวสองซี่ที่วงแหวนรอบนอกและวงแหวนใน ซี่โครงยึดกับที่และแหวนรองวิธีนี้สามารถใช้เป็นตัวกำหนดตำแหน่งตลับลูกปืน นำเพลาในแนวแกนทั้งสองทิศทาง

ซีรี่ส์ RNU -เป็นตลับลูกปืนเม็ดกลมทรงกระบอกแถวเดียวและมีซี่โครงคงที่สองซี่ที่วงแหวนรอบนอกและไม่มีวงแหวนด้านในแต่จะใช้เพลาเป็นร่องน้ำตรงข้ามแทน

เอ็นเอฟ ซีรีส์- นอกจากนี้ยังสามารถรับน้ำหนักจากแรงขับดันโดยไม่ได้ตั้งใจ ตลับลูกปืนชนิดนี้มีซี่โครงสองอันบนวงแหวนด้านในและซี่เดียวบนวงแหวนรอบนอก

เอ็น ซีรีส์ -ตลับลูกปืนของการออกแบบ NN เป็นตลับลูกปืนลูกกลิ้งทรงกระบอกสองแถวและมีซี่โครงคงที่สามซี่บนวงแหวนด้านในที่ยึดลูกกลิ้งและกรงไว้และวงแหวนรอบนอกเรียบหนึ่งวงการออกแบบนี้ช่วยให้การเคลื่อนที่ตามแนวแกนในขอบเขตที่กำหนดของเพลาสัมพันธ์กับตัวเรือนดังนั้น ตลับลูกปืนเม็ดกลมรุ่น N จึงถูกนำมาใช้ในชุดตลับลูกปืนแบบไม่มีตำแหน่งนอกจากนี้ ตลับลูกปืนซีรีย์ NN ยังไม่มีความสามารถในการรับแรงขับ

ซีรีส์ NNU- เป็นตลับลูกปืนเม็ดกลมทรงกระบอกสองแถวและมีซี่โครงคงที่สามอันที่วงแหวนรอบนอกและวงแหวนด้านในเรียบหนึ่งอันการออกแบบนี้ช่วยให้การเคลื่อนที่ตามแนวแกนในขอบเขตที่กำหนดของเพลาสัมพันธ์กับตัวเรือนดังนั้น ตลับลูกปืนเม็ดกลม NU ซีรีส์จึงถูกนำมาใช้ในชุดตลับลูกปืนแบบไม่มีตำแหน่งนอกจากนี้ ตลับลูกปืนซีรีส์ NNU ยังไม่มีความสามารถในการรับแรงขับ.

3. รายการรุ่นของแบริ่งลูกกลิ้งทรงกระบอก:

4. การใช้แบริ่งลูกกลิ้ง:

หน้าจอและเพลาข้อเหวี่ยงเครื่องจักรยกและขนส่ง

กระปุกเกียร์รถยนต์และรถแทรกเตอร์, เครื่องยนต์สันดาปภายใน,

เครื่องกำเนิดไฟฟ้า, กังหันแก๊ส, ทดรอบ, โรงรีด, มอเตอร์ขนาดใหญ่แบบสั่น,

แกนเครื่องมือกล, เพลารองรับด้านหน้าและด้านหลังเครื่องยนต์,

ตัวรองรับเพลาตู้รถไฟและรถบัส เครื่องยนต์ดีเซล

5. แพคเกจและการจัดส่งสำหรับแบริ่งลูกกลิ้ง:
