รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | 24160CCW33C3 24160CA/W33 24160MBW33 | ขนาด: | 300*500*200มม |
|---|---|---|---|
| วัสดุ: | GCr15SiMn GCR15 | การหล่อลื่น: | น้ำมันจารบี |
| กรง: | กรงเหล็ก, กรงคูเปอร์ | พิมพ์: | ลูกกลิ้งทรงกลม |
| คะแนนโหลดไดนามิกพื้นฐาน: | 3 876 กิโลนิวตัน | คะแนนโหลดคงที่พื้นฐาน: | 6 300 กิโลนิวตัน |
| ความเร็วอ้างอิง: | 560 รอบ/นาที | น้ำหนัก: | 160 กก |
| แสงสูง: | 24160 CA / W33 แบริ่งลูกกลิ้งทรงกลม,แบริ่งลูกกลิ้งทรงกลม 160 กิโลกรัม,แบริ่งลูกกลิ้งขนาดใหญ่ GCr15SiMn |
||

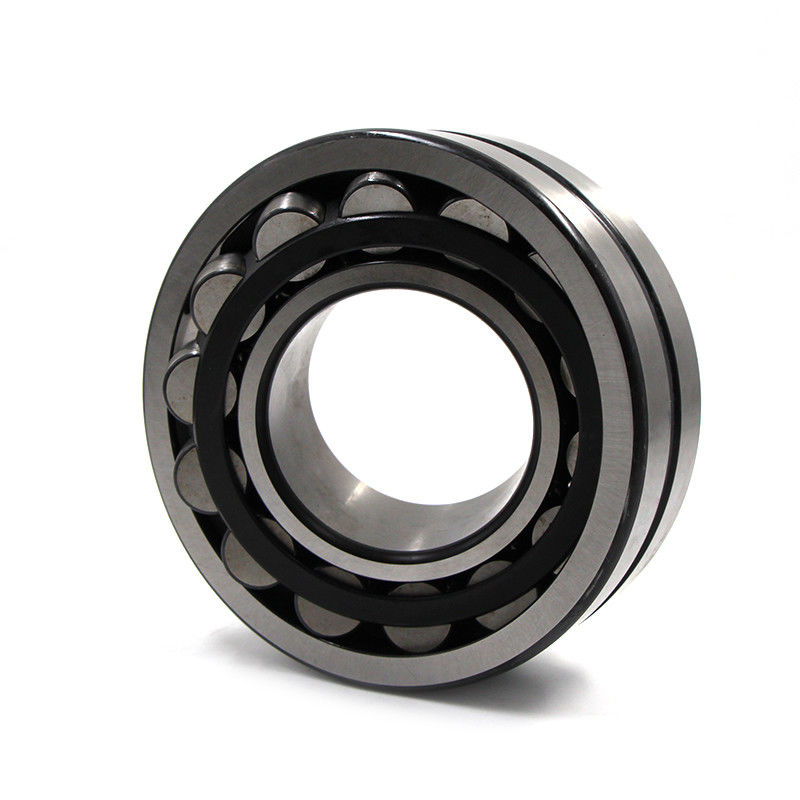

1 .แบริ่งลูกกลิ้งทรงกลม
แบริ่งลูกกลิ้งทรงกลมมีลูกกลิ้งสองคอลัมน์ส่วนใหญ่แบกภาระในแนวรัศมีและยังสามารถแบกรับภาระในแนวแกนได้ทุกทิศทาง แต่ไม่สามารถแบกรับภาระในแนวแกนได้ทั้งหมดแบริ่งลูกกลิ้งทรงกลมมีความสามารถในการรับน้ำหนักในแนวรัศมีสูง เหมาะสำหรับการทำงานภายใต้ภาระหนักหรือภาระการสั่นสะเทือนร่องน้ำวงแหวนรอบนอกของตลับลูกปืนชนิดนี้เป็นรูปทรงกลมเพื่อให้มีประสิทธิภาพในการปรับแนวตัวเองได้ดีและสามารถชดเชยข้อผิดพลาดในการจัดตำแหน่งได้
2. ข้อกำหนดของ 24160 แบริ่งลูกกลิ้งปรับแนวได้เอง
| 241 | 60 | ซีซี | W33 | |||
|---|---|---|---|---|---|---|
| ปานกลาง, กว้าง | 300 มม. - ขนาดรูเจาะ | วงแหวนด้านในแบบไม่มีหน้าแปลน, ไกด์ริงที่อยู่กึ่งกลางวงแหวนด้านใน, กรงเหล็กประทับตรา 2 อัน | กระบอกสูบ | กรงเหล็ก | การกวาดล้างภายในแบบเรเดียลปกติ | ร่องวงแหวนและรูหล่อลื่น 3 รูในวงแหวนรอบนอก |
เส้นผ่านศูนย์กลางภายใน (มม.) : 300MM
เส้นผ่านศูนย์กลางภายนอก (มม.) : 500มม
ความกว้าง (มม.) : 200มม
ประเภทกรง : เหล็ก
ซีลหรือโล่ : แบบเปิด
CLEARANCE : มาตรฐาน
อัตราโหลดแบบไดนามิก (KN) : 3750
อัตราโหลดคงที่ (KN) : 6300
อัตราโหลดความเมื่อยล้า (KN) : 465
อัตราความเร็วอ้างอิง (รอบ/นาที) : 560
อัตราความเร็วจำกัด (รอบ/นาที) : 800
| ชุด | หมายเลขรุ่น | d(มิลลิเมตร) | D(มิลลิเมตร) | บี(มิลลิเมตร) | ชุด | หมายเลขรุ่น | d(มิลลิเมตร) | D(มิลลิเมตร) | บี(มิลลิเมตร) |
| ซีรีส์ 21300 | 21307 | 35 | 72 | 23 | ซีรีส์ 22200 | 22205 | 25 | 52 | 18 |
| 21308 | 40 | 90 | 23 | 22206 | 30 | 62 | 20 | ||
| 21309 | 45 | 100 | 25 | 22207 | 35 | 72 | 23 | ||
| 21310 | 50 | 110 | 27 | 22208 | 40 | 80 | 23 | ||
| 21311 | 55 | 120 | 29 | 22209 | 45 | 85 | 23 | ||
| ... | ... | ... | .. | ... | ... | ... | ... | ||
| ซีรีย์ 23000 | 23020 | 100 | 150 | 37 | ชุด24000 | 24015 | 75 | 115 | 40 |
| 23022 | 110 | 170 | 45 | 24018 | 90 | 140 | 50 | ||
| 23024 | 120 | 180 | 46 | 24020 | 100 | 150 | 50 | ||
| 23028 | 140 | 210 | 53 | 24024 | 120 | 180 | 60 | ||
| 23030 | 150 | 225 | 56 | 24026 | 130 | 200 | 69 | ||
| ... | ... | ... | ... | ... | ... | ... | ... | ||
| ซีรีส์ 22300 | 22307 | 35 | 80 | 31 | ซีรีส์ 24100 | 24120 | 100 | 165 | 65 |
| 22308 | 40 | 90 | 33 | 24122 | 110 | 180 | 69 | ||
| 22309 | 45 | 100 | 36 | 24124 | 120 | 200 | 80 | ||
| 22310 | 50 | 110 | 40 | 24126 | 130 | 210 | 80 | ||
| 22311 | 55 | 120 | 43 | 24128 | 140 | 225 | 85 | ||
| ... | ... | ... | ... | ... | ... | ... |
3 .กระบวนการผลิตตลับลูกปืนเม็ดกลม/ตลับลูกปืนเม็ดกลม
4 .บรรจุภัณฑ์
1) บรรจุภัณฑ์แบริ่งลูกกลิ้งเรียวเชิงพาณิชย์: 1 ชิ้น / ถุงพลาสติก + กล่องสี + กล่อง + พาเลท
2) บรรจุภัณฑ์แบริ่งลูกกลิ้งเรียวอุตสาหกรรม: ก): หลอดพลาสติก + กล่อง + พาเลท;ข).ถุงพลาสติก + กระดาษคราฟท์ + กล่อง + พาเลท
3) ตามความต้องการของลูกค้าของแบริ่งลูกกลิ้งเรียว
5 .จัดส่ง
1) น้อยกว่า 45 KGS เราจะส่งโดยด่วน( ประตูสู่ประตูสะดวก )
2 ) ระหว่าง 45 - 200 KGS เราจะส่งทางอากาศ(เร็วและปลอดภัยที่สุด แต่แพง)
3) มากกว่า 200 KGS เราจะส่งทางทะเล(ถูกสุดแต่นาน)
6 .แอปพลิเคชันหลัก
เครื่องจักรทำกระดาษ, ตัวลดความเร็ว, เพลารถราง, ตลับลูกปืนกล่องเกียร์โรงรีด, ลูกกลิ้งโรงสี, เครื่องบด, หน้าจอสั่น, เครื่องจักรการพิมพ์, เครื่องจักรงานไม้, เครื่องชะลอความเร็วอุตสาหกรรมทุกชนิด, ตลับลูกปืนลูกกลิ้งทรงกลมที่มีชุดแนวตั้ง
