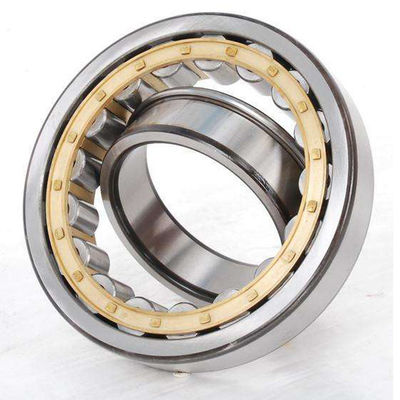

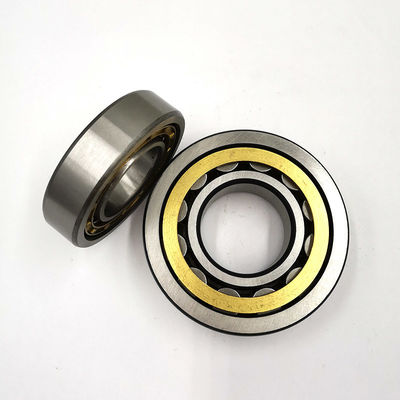

NJ307 EMC3 NJ 307 ECP ตลับลูกปืนเม็ดกลมทรงกระบอก แถวเดี่ยว 35x80x21 มม. น้ำหนักสุทธิตามทฤษฎี 0.49 กก.

NJ 307 ECP

- P: กรง PA66 เสริมใยแก้ว, องค์ประกอบกลิ้งอยู่ตรงกลาง

NJ 307 ECM

- M: กรงทองเหลืองกลึง, ลูกล้ออยู่ตรงกลาง


1 .) ตลับลูกปืนเม็ดกลมทรงกระบอกโดยทั่วไปจะใช้เฉพาะในการแบกรับภาระในแนวรัศมี เมื่อเทียบกับตลับลูกปืนเม็ดกลมร่องลึกขนาดเดียวกัน มีความสามารถในการรับน้ำหนักในแนวรัศมีที่ใหญ่กว่า ความเร็วในการหมุนที่จำกัดนั้นใกล้เคียงกับตลับลูกปืนเม็ดกลมร่องลึก แต่ด้วยเพลาตลับลูกปืนประเภทนี้ การประมวลผลรูเปลือกความต้องการคือ สูงกว่า ปล่อยให้แกนของวงแหวนในและแกนวงแหวนรอบนอกเอียงเล็กน้อย (2° - 4°) สองแกนเอียงจนเกินขีดจำกัด การสัมผัสระหว่างลูกกลิ้งและร่องน้ำของวงแหวนจะเสื่อมลง ส่งผลกระทบต่อความสามารถในการรับน้ำหนักของ ตลับลูกปืนและลดอายุการใช้งานของตลับลูกปืนดังนั้น หากจำเป็นต้องติดตั้งตลับลูกปืนดังกล่าวในชิ้นส่วนเครื่องยนต์หลักภายใต้ภาระตามแนวแกน จะใช้ตลับลูกปืนชนิดอื่นเพื่อรับภาระตามแนวแกนในเวลาเดียวกันเท่านั้น

ข้อกำหนดทางเทคนิค แบริ่งลูกกลิ้ง NJ307 :

ผลิตภัณฑ์ที่เกี่ยวข้อง: วงแหวนมุม HJ 307 EC

2 .) แบริ่งลูกกลิ้งทรงกระบอกมีประเภทดังต่อไปนี้:

ประเภท N:
วงแหวนในมีหน้าแปลนรวมสองหน้าและวงแหวนรอบนอกไม่มีหน้าแปลนการเคลื่อนที่ในแนวแกนของเพลาที่เกี่ยวกับตัวเสื้อสามารถรองรับได้ทั้งสองทิศทางภายในตัวตลับลูกปืนตลับลูกปืนจึงใช้เป็นตลับลูกปืนแบบไม่มีตำแหน่ง

3 .) แอปพลิเคชัน:

มอเตอร์ขนาดใหญ่, แกนหมุนของเครื่องมือกล, เพลารองรับด้านหน้าและด้านหลังเครื่องยนต์, ส่วนรองรับเพลากล่องของรถไฟและรถบัส, เพลาข้อเหวี่ยงเครื่องยนต์ดีเซล, กล่องเกียร์รถยนต์และรถแทรกเตอร์, เครื่องยนต์สันดาปภายใน, เครื่องกำเนิดไฟฟ้า, กังหันแก๊ส, ตัวลด, เครื่องรีด, เครื่องสั่นและการยกและการขนส่ง เครื่องจักร
